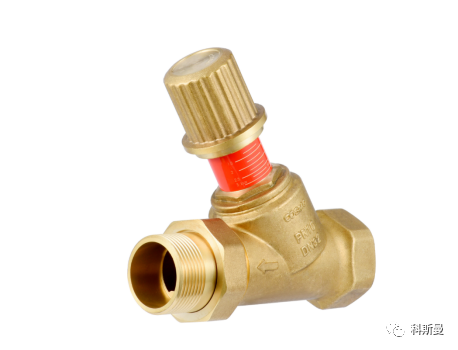

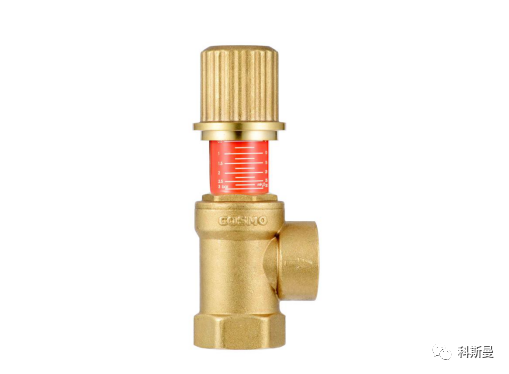

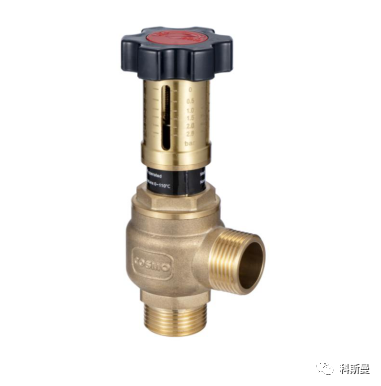

科斯曼新款压差旁通开发完成，并经过各项严格测试，于近期上市。新款的压差旁通对调节机构、内部结构、产品外观进行了优化和改进。产品分为三种规格：内丝角式、外丝直式、外丝活接直式；新款压差旁通的压力范围为 0.2-1.5Bar和0.5-3Bar可调，两种压力范围以适应两联供不同的系统需要。

可视调节压差旁通阀是一种小型自力式压差旁通阀，通过感应供回水侧的压力差大小，当压差达到预设定值后旁通阀会自动缓慢调节阀门的开启度，使通过压差旁通的水流量有一个逐渐调节的过程；用于控制小型中央空调或燃气锅炉水系统的基本水流量，以保证系统的可靠运行。

可视调节压差旁通阀优点是无需外动力，靠系统本身压力差工作，有效提高了运行安全系数，比传统电动压差旁通阀更为安全可靠，解决了电动压差旁通阀由于电路故障造成旁通失效的情况。

两联供系统是多末端系统，每个末端停止供热/供冷时也会同时切断该末端的供水，造成系统中水流量的变化，也就是处于“变流量”状态。流量发生变化，对热泵主机和其它末端有所影响，对热泵主机，特别是在制冷工况下，流量过低会造成换热器结冰破坏，因此系统中需要有最小流量保护。对其它末端而言，关闭一个末端会造成其它末端流量的增加或减少，影响其供冷/热量。

例1：以一次系统为例，每个主机都有一个最小流量Q_min,单独开启末端1时，Q1<Q_min,造成最小流量保护停机，而安装压差旁通阀后，Q1+Q4> Q_min,就不会出现问题了。

例2：以某个水力回路，假设其中有5个末端，当2个关闭后流量就会减少。而使用普通泵时流量减少会导致扬程增加，而扬程增加会造成现在开的3个末端流量不平衡（见图）。而使用自适应泵，流量变化不会导致扬程变化，也就是说现在开的每个末端流量都不会发生变化。

位置1、安装在主机端进出水主管上，空气源热泵系统建议安装缓冲水箱，缓冲水箱安装在压差旁通的循环回路中，这样当旁通阀打开时缓冲水箱的水也参与循环，能加大压差旁通的循环水量；位置2、安装在未端离主机最远一个盘管的供回水主管路上，让整个系统的主管路的水流量都参与循环；

2）压差旁通阀有水流方向指示，安装时注意旁通水流方向必须与系统的水流方向一致，否则导致压差旁通失效；

3）压差旁通的选型可以按以下经验值：

压力范围根据水泵扬程选择，水泵扬程在10m以下的屏蔽泵选0.2~1bar，水泵扬程在10m以上的离心泵选择0.5~3bar；

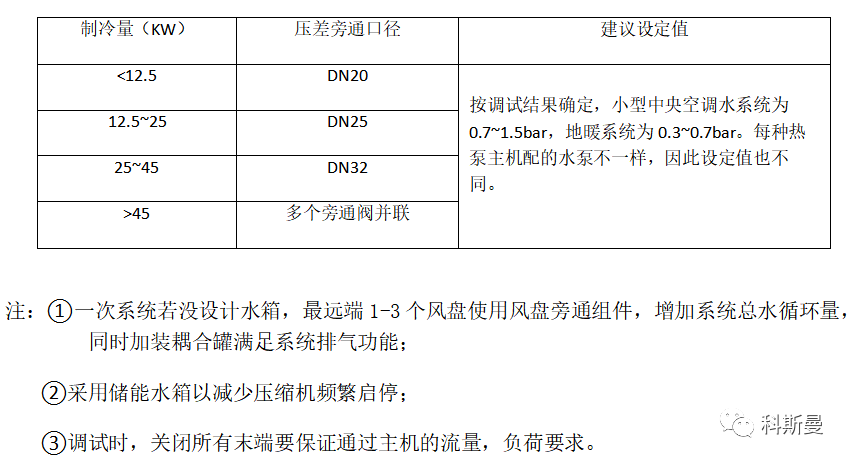

根据主机制冷量选择压差旁通口径，如下表：

4）当主机制冷量过大时，DN32不能满足系统压差旁通流量要求的情况下，可以采取多个同口径压差设定值相同的压差旁通阀并联使用。

5）压差调试说明：压差旁通系统调试的主要目的是保证末端全部关闭时，通过旁通阀的水流量可以满足主机需要的最小流量，保证主机不会出现流量报警而无法正常工作。除了选择合适口径的压差旁通阀，还需要对压差旁通阀设定值进行调整，以满足主机的流量要求，如果选择的压差旁通阀口径过小或设定值过大就有可能造成通过主机的流量不足。调试时模拟所有的冷热未端全部关闭，关断所有的未端阀门，调节压力值到保证主机不会出现流量报警。

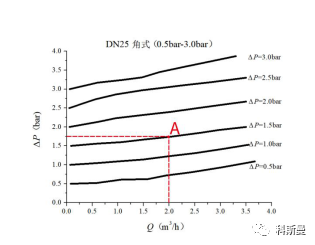

假设：根据冷量选择压差旁通的型号是DN25角式0.5-3Bar的压差旁通；假设系统需求的最小水流量是 2m³/h（根据主机厂家设备参数），水泵的机外扬程是17.5m（1.75bar),则如下图画出两个参数在曲线图中的交叉点Ａ,则设定压差旁通的压力值对应为1.5Bar。

设定完成后再按，再通过调试程序5验证设定值是否正确，即：模拟所有的冷热未端全部关闭，关断所有的未端阀门，调节压力值到保证主机不会出现流量报警。

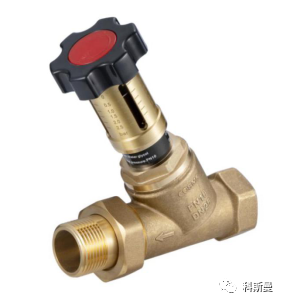

下面为科斯曼的现售款压差旁通：

科斯曼做为国内两联供空调系统先进解决方案的提供商，我们不断投入开发先驱性的产品为经销商和终端客户创造价值！
