随着人们生活水平的提高，消费需求不断升级，目前家庭分户地暖的普及率非常高；地暖铺设方式多种多样，地暖管道系统的材料和形式也很多，那么什么样的系统适合选择什么样的管道呢？下面科斯曼公司从各系统水阻大小的角度，根据一定模型，通过鸿业软件计算出各种管道系统的水阻，以便提供专业的选型参考！

目前主要的地暖管道规格有De20*2.0、16*2.0、12*1.8、10*1.5，这4种常用的地暖管道系统按常规铺法有对应不同的铺设间距和铺设管长。以温差5℃满足120w/m2供热能力时，按鸿业水力计算软件计算出各种地暖末端的流速和阻力，整理成表。从表的数据中可以很容易看出“4种系统中20和12地暖系统的水阻最小”，从阻力方面评价地暖末端类型，风机盘管和地面盘管是同时开启的系统（如：地冷系统）应优先选择 De20*2.0mm和De12*1.8mm的地暖末端类型。

注：1、以上计算供水温度为45℃，回水温度为40℃；

2、以上计算假设地暖分集水器到房间的来回主管长度为10m，管道实际承担负荷的长度为回路长度减去10m，如：De20地暖管的回路长度为100m，实际承担负荷的长度为100-10=90m，其铺设间距为180mm，每平方的米数为1000/180=5.6m，因此计算出单回路面积

为:90/5.6=16㎡；

3、以上计算的采暖负荷为120W/㎡，这样算出De20地暖管每个回路理论上承担的负荷为:16x0.12=1.92Kw。

从风机盘管的数据中可以看出，风机盘管的水力阻力范围是：25-35kpa。如果方案设计中风机盘管和地暖是同时开启的（如：地冷系统），则要求每路地暖盘管也有相近的水阻力，上表中De20*2.0mm和De12*1.8mm的沿程水阻为19.9Kpa和25.9kpa，与之相近；而De16*2.0mm和De10*1.5mm的沿程水阻为42.4Kpa和47.8kpa，显然阻力过高会引起空调和地暖同开的情况下容易导致空调和地暖管路水力不平衡。

（注：如果不是地冷系统，不考虑地暖和空调同开的水力平衡，则对地暖末端的选型可以不参照以上指引，根据设计选择De10/12/16/20mm地暖盘管末端；也可以通过减少16、10mm管系统回路的米数来减少水阻）

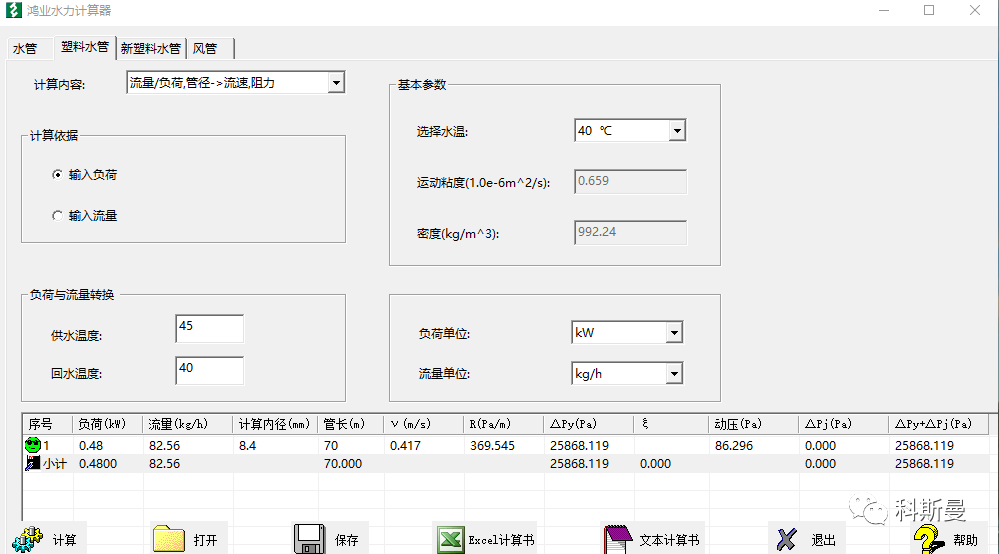

下面为不同规格PEX-a塑料直管道的软件模拟沿程阻力计算示例：

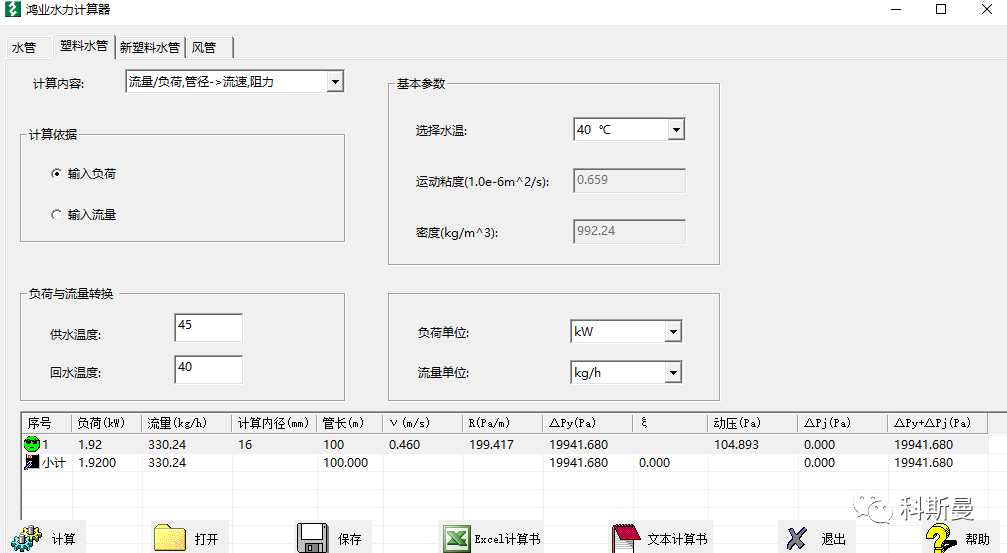

1) De20*2.0mm地暖管系统

2) De16*2.0mm地暖管系统

3) De12*1.8mm地暖管系统

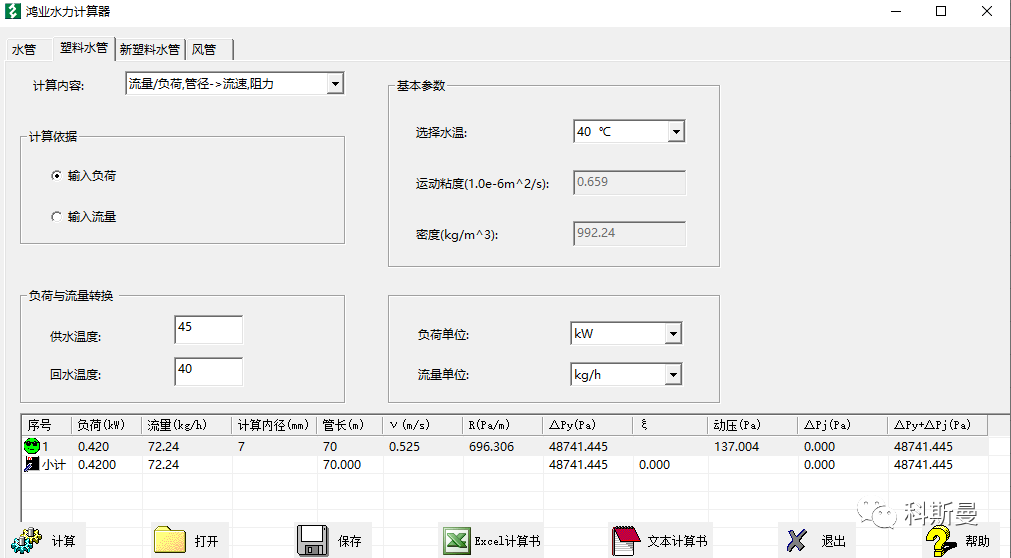

4) De10*1.5mm地暖管系统
