细说 10\12石墨地暖系统优势(全)
发布时间:2022-03-14 15:00:52 点击次数:2087



10\12mm薄型石墨地暖系统是空气源热泵系统节能的关键,在建筑节能中的地位仅次于建筑物本身的保温隔热。科斯曼薄型石墨高效地暖系统经过国家权威检测机构测试,在进水温度35℃(比常规地暖低10℃左右)、回水温度30℃、空气基准温度20℃的条件下,散热量高达100W/㎡以上,是目前国内通过大流量、小温差来实现最高能效的供热末端技术之一。




科斯曼作为最早进入这个领域的品牌之一,在应用该产品的同时,吸收了其先进的技术精髓,在此基础上通过改变传统施工工艺,进一步开发了更符合我国实际应用条件,代表目前国际最领先技术的新型高效辐射供热末端——科斯曼薄型石墨高效供暖系统。通过国家空调检测中心测试,其热工性能堪与国际同类最领先产品相媲美。

作为薄型石墨高效供暖系统对建筑适用性方面还具备了其它同类产品难以比拟的综合优势——轻、薄、散热均匀、安装简便且安全性高、最适合与低品位热源——太阳能和热泵系统相匹配。不仅如此,它也是提供了最舒适供暖环境的供热系统,能够给人们带来更高品质的生活,真正体现了家居健康、安全、舒适、节能的完美统一。


科斯曼薄型石墨高效地暖系统为建筑节能技术创新作出了突出贡献,体现在以下几方面:

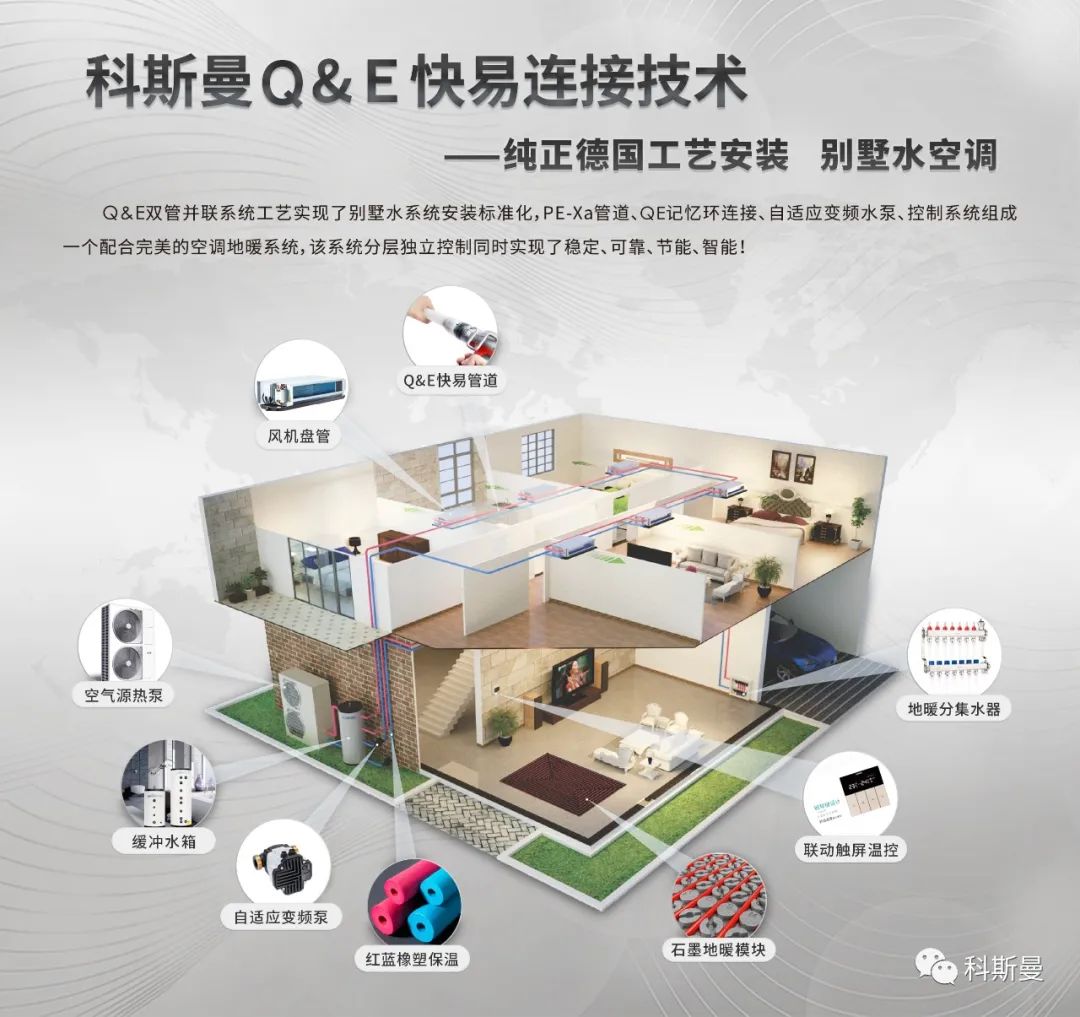

一、提供了能够与新型节能热源相匹配的供热末端

与各种可再生能源组成的供热系统,最大限度的发挥了节能效率。经过反复试验及实际测试,科斯曼薄型石墨供暖系统解决了供热末端与节能热源相匹配的问题:作为供热末端本系统的低温(30-35ºC)应用条件与地源热泵、空气源热泵、水源热泵、太阳能等低品位热源以及冷凝炉高效热源低温输出的供热条件相吻合,更能充分发挥出新能源的节能潜力,使得供热系统不论是在局部还是整体上的节能特性都获得显著提升。


二、是能效最高的供热末端技术

经过国家权威检测机构测试,在进水温度 35℃、回水温度30℃、空气基准温度20℃的条件下,散热量高达100W/㎡以上,是目前国内能效最高的供热末端之一。

创新途径主要是通过以下方式:

 增加布管密度:尽可能加大整体散热面积以降低供水温度、缩小供回水温差,同时由于管间距缩小,则温度曲线更趋平缓,热损失更小;

 采用石墨SEPS保温材料,石墨粒子对热量有反射作用,在同等厚度的条件下,保温性能提高30%;

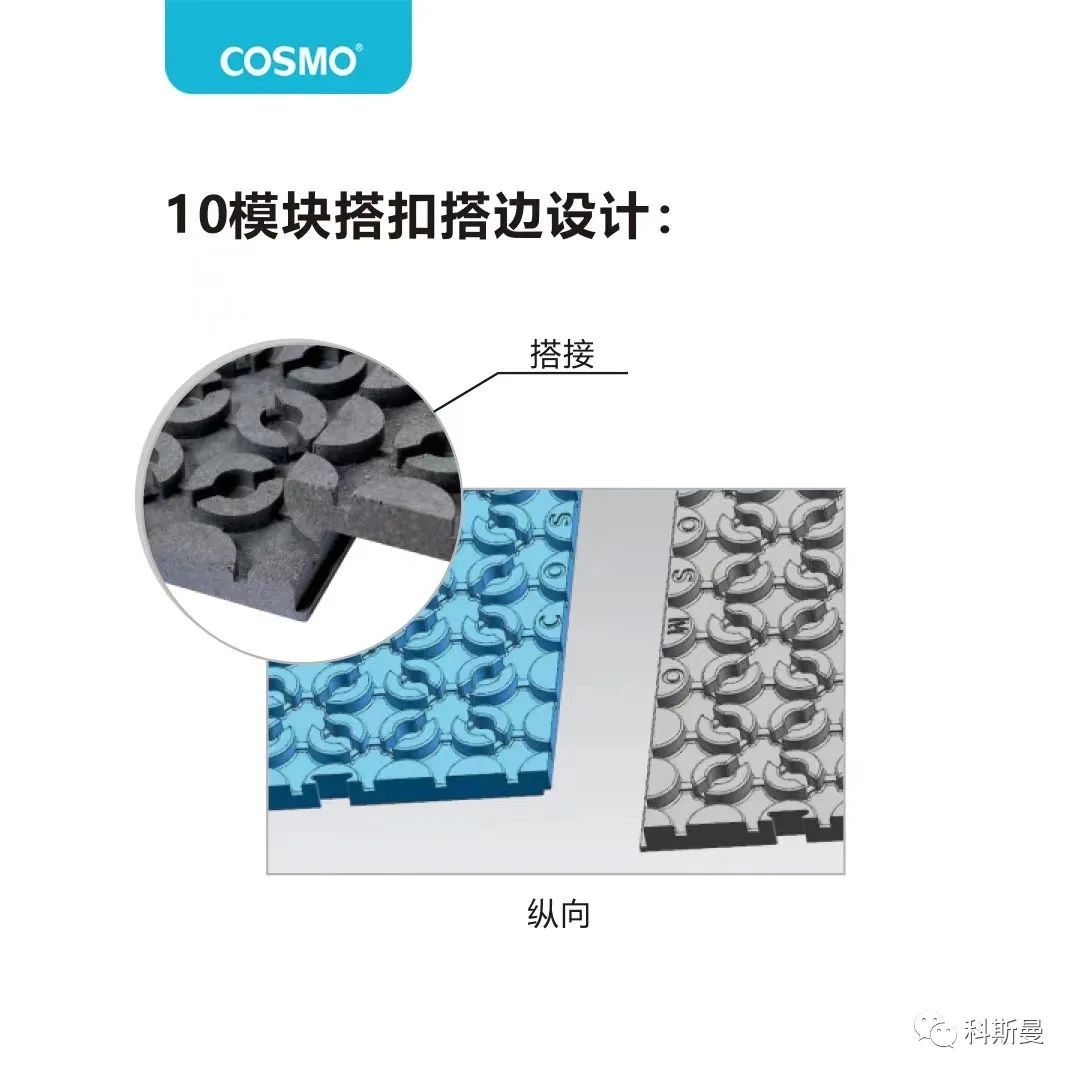

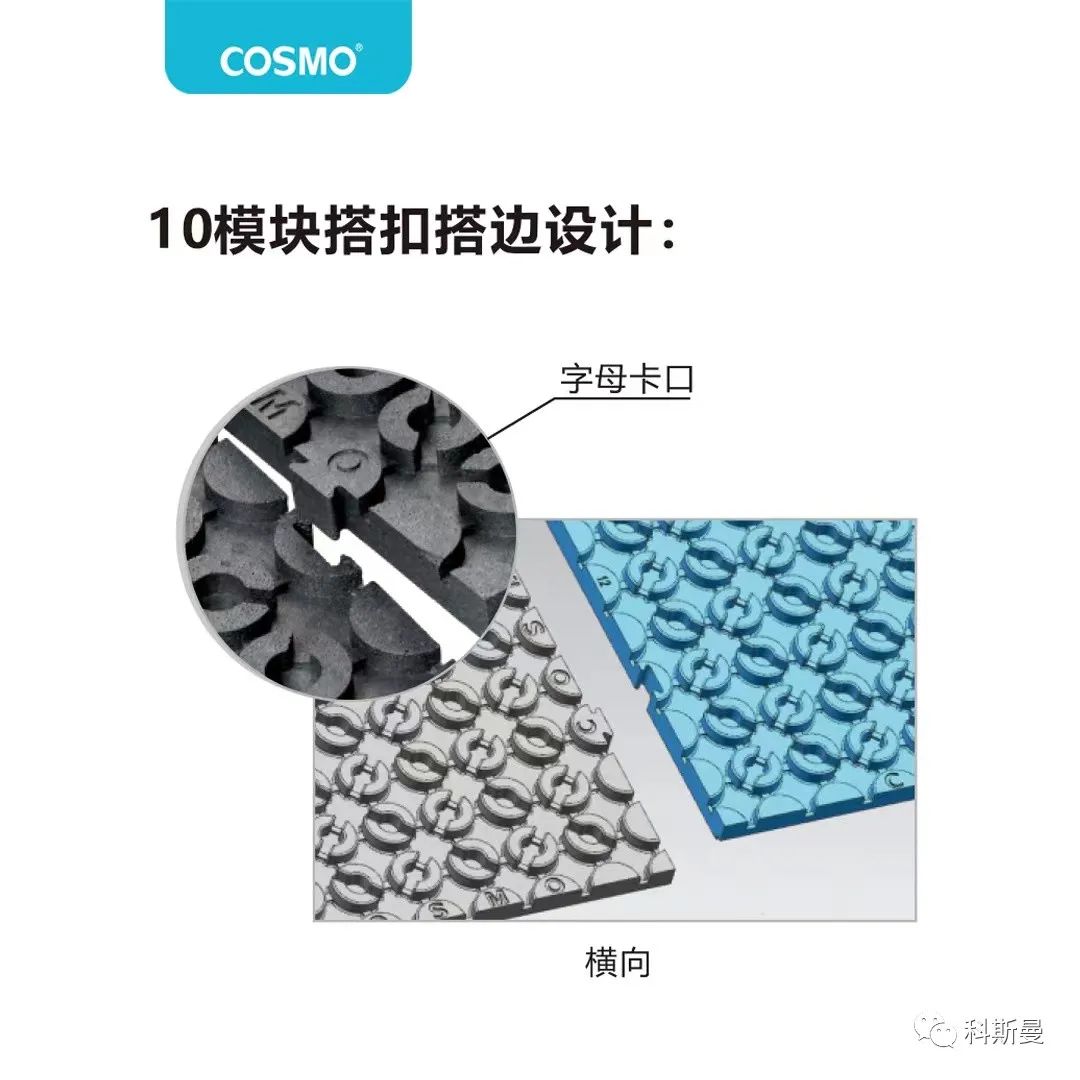

 石墨地暖模块的专利结构设计、卡扣式安装方式,保证水泥沙浆回填时,基本不会渗入模块间的缝隙,保证不会对地暖模块下的地面形成热桥,达到更好的保温效果。

地暖管道铺设后有3mm的架空,使蓄热层能完全包裹管道,使整个系统达到更高的热效率。

三、可以大量节约建筑整体使用的材料并减少建筑垃圾

节约建筑材料是绿色建筑设计应用技术的另一重要途径。系统通过工艺改造采用轻型材料:填充层由原来最低50mm 厚的豆石混凝土改为15mm 的水泥砂浆层,甚至可以完全取消填充层。这种改变可以大大降低结构承受的荷载,使梁、柱和基础的截面减小,而且在层高不变的情况下增加建筑使用空间的高度,或者可以在达到同样室内净高的情况下降低层高,其结果是可以节省可观的建筑材料和降低综合建造成本。另一方面,当这些旧建筑被拆除的时候,建筑垃圾也同样也会减少。毫无疑问,这些特性会对建筑的建造、使用和拆除过程产生积极、正面的影响,并具有明显的经济效益、社会效益和环境效益。


四、实现了低温供热末端产品的部品化

对大量需要现场分部安装的产品进行整合而实现了部品化。在降低安装复杂程度的同时缩短了安装和必要维护保养需要的施工周期,并且提高了在施工过程中实现产品质量保障的可靠性。

五、适用于既有建筑的节能改造

既有建筑的节能改造是通过改善建筑外维护结构的保温隔热性能来实现的,如果配合使用更为节能的采暖设备,则可以更有效地实现建筑节能。据有关资料显示,如果达到大致相同的室内温度条件,采用地暖比常规散热器节能约15%左右。从节能的角度,无疑采用地面低温辐射采暖会降低使用能耗。在北方地区,大多居住建筑采用集中供热方式,一些旧的供热系统如果不进行全面改造,会存在供热条件差,即供水温度偏低的问题,通常使用传统的供热末端——散热器,不能达到室内正常设定温度的要求,那么采用地暖则是一种较好的解决方式。但随之而来的问题是,既有建筑所能承受的额外结构荷载有限,如前所述,常规地暖自重过大,而本系统在结构“轻”方面具有的优势则更适用于这样的改造条件。

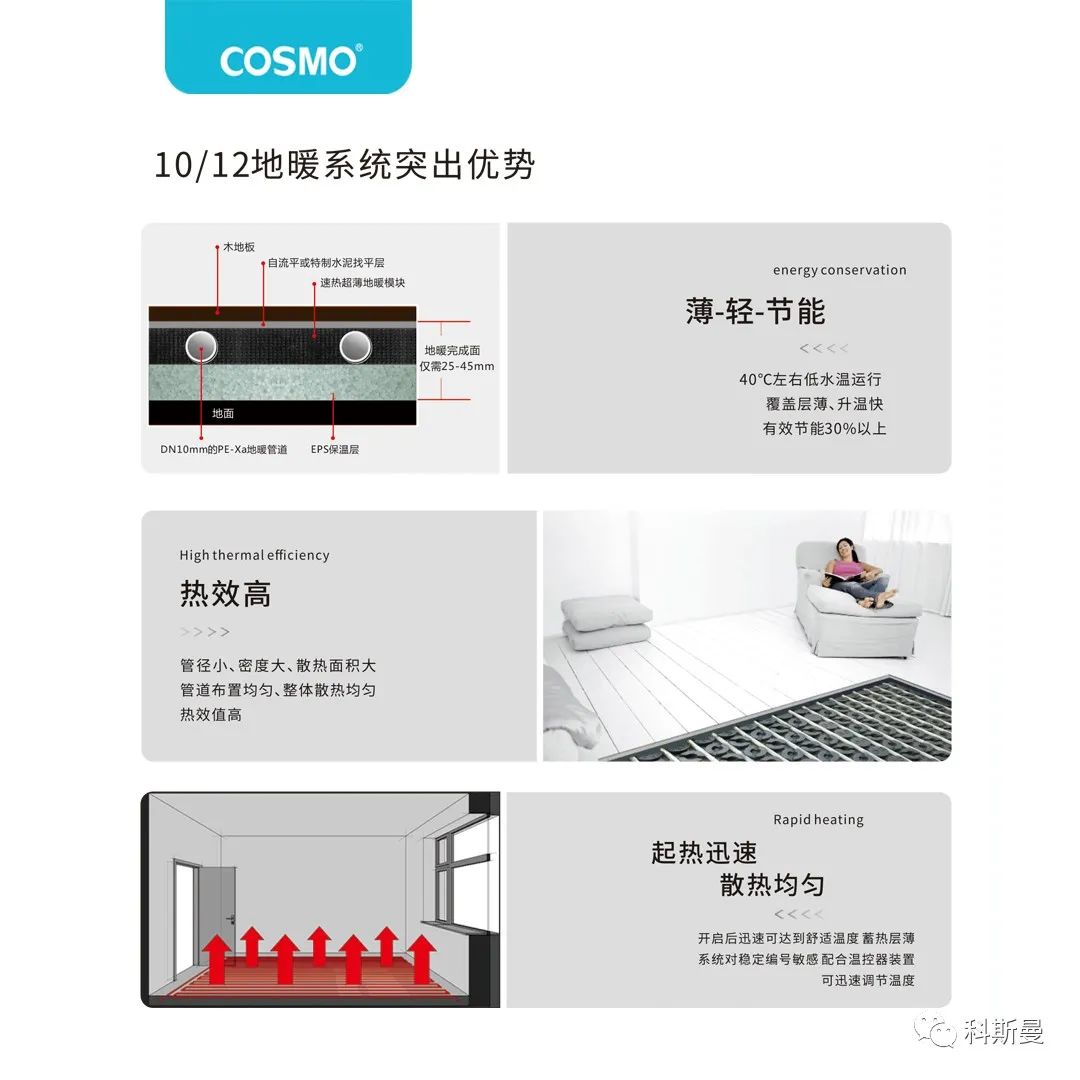

科斯曼10薄型石墨地暖模块系统6大优势:

 薄:地暖完成面厚度仅需25~45mm,,其中包括安装定位板、制模保温板及自流平或特制水泥砂浆保护层的厚度,占用很小的空间高度。

 轻:5-20mm以内的自流平或水泥砂浆保护层,大大减少结构承受的荷载,减少了基础受力,尤其适合二次装修采暖系统改造,节能又节材;

 节能:40℃左右低水温运行,与常规地暖相比覆盖层薄、升温快,可以有效节能30%以上。

 热效高:管径小(10mm)、密度大因而散热面积大,管道布置均匀,使得整体散热均匀并且热效值高。

 起热迅速:开启地暖系统后,30分钟即可达到舒适温度,因蓄热层薄,系统对温度变化敏感,配合使用温控器装置可根据舒适需要快速调节;

 标准化施工:该系统地暖薄型预制模块具有卡住管道的结构,使管道铺设均匀、安装更加快速、方便、安全。

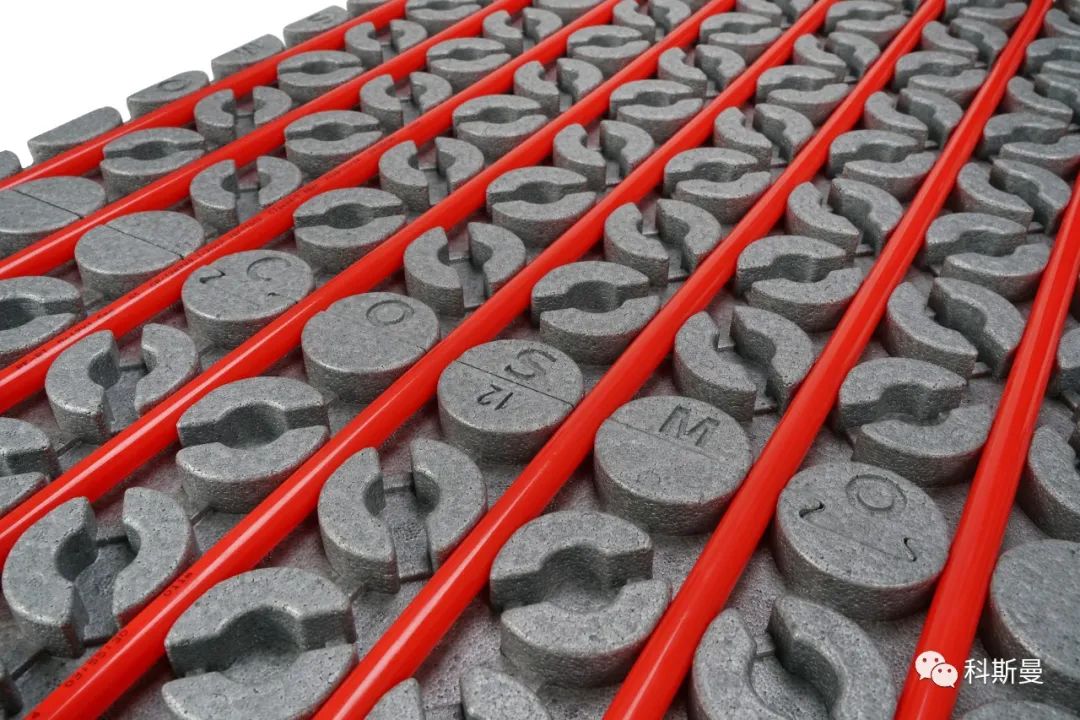

10石墨地暖模块产品介绍

石墨聚苯乙烯(SEPS)板

石墨聚苯乙烯(SEPS)板,全称为绝热用石墨模塑聚苯乙烯板,是一种新型的聚苯乙烯类保温板,是德国巴斯夫公司开发的高阻燃聚苯乙烯保温材料。

其生产工艺是在可发性聚苯乙烯(EPS)中添加5%-50%质量的膨胀石墨和2%-20%的磷酸化合物作为阻燃剂,通过悬浮聚合的方法制备膨胀PS颗粒。在可发性聚苯乙烯(EPS)中导入石墨,使其在大幅提高保温性能基础上,具有更加良好的阻燃性能。


科斯曼石墨地暖模块的四大特点:

1、保温性能提高30%,导热系数为0.028 w/m.k;

2、提高了防火性能,阻燃达到B1级标准;

3、结构紧致,吸水率极低,使用寿命长;

4、承压能力强246KPa(相当24.6T/㎡)。


 保温性能提高30%

石墨聚苯板与普通聚苯板相比,具备低导热系数高保温性能的优点,SEPS板的导热系数为0.028w/m.k,普通EPS板的导热系数为0.041w/m.k;石墨聚苯板的密度也显著低于普通聚苯板,在同样厚度的保温材料,保温性能可以提高30%。

科斯曼石墨地暖模块保温性能提升的主要原理在于:其组分中含有特殊的石墨颗粒,可以像镜子一般反射热辐射,并且其中含有能够大幅度提升保温隔热性能的红外线吸收物,从而减少热损失。普通聚苯板红外线可以穿透过去,而石墨聚苯板可以将一部分反射回来,并且可以吸收一部分红外线,因而能够阻挡过多的热量穿透保温板。



 防火性能B1级阻燃

石墨聚苯板解决了关键的阻燃问题:高熔点石墨的引入,提高了苯乙烯的熔化温度以及延长了苯乙烯的熔化时间;同条件下,SEPS板局部熔化,熔化时间为50s;而EPS板几乎全部熔化,熔化时间为14s;近火源烘烤时,SEPS板无明火,而普通的EPS板有瞬时明火,火焰容易蔓延。另外,SEPS板具有更好的导电性能,也利于生产中的防静电起火。


 优秀的抗吸水、防潮性

石墨聚苯板具有紧密的闭孔结构,聚苯乙烯分子结构本身不吸水;加石墨粒子后,使发泡颗粒极度紧致,板材的正反面都没有缝隙,因此吸水率极低,防潮和防渗透性能极佳。一般的硬质发泡保温材料使用几年后易老化,随之导致吸水造成性能下降;而石墨聚苯板因具有优异的防腐蚀、防老化性和保温性;在高水蒸气压力下,仍能保持其优异防吸水的性能,使用寿命可达30-40年。


科斯曼石墨地暖系统与常规地暖的特性比较


 容

传统湿法工艺地暖

科斯曼10\12石墨地暖系统




管道直径

Φ16/20mm

Φ10/12mm




管间距

150-250mm

60mm




填充层厚度

50-70mm豆石混凝土

15-20mm水泥砂浆




适宜供水温度

40℃-50

30-35




管道流量




分室温控需求

一般没有




起热时间

迅速




温度控制灵敏度




热惰性指标




温度均匀度

较高

很高




热效相对值

较高

很高




是否可用实木地板

不能

可以




分集水器流量控制

一般不设

必配




施工工艺

全部分散,现场组合

模块化生产、安装、统一规格布管




能否使用在墙、顶棚部位

难度较高

方便




对热泵系统的适用性

适合

非常适合,大幅提高系统cop值




是否有制冷功能

有,但施工难度大

可以兼顾冷辐射







科斯曼10薄型石墨地暖模块系统和常规地暖的经济比较

科斯曼10\12薄型石墨地暖模块系统的经济性除了体现在节约能耗方面以外,另外两项重要的结构估算指标同样也显示出了其不可忽视的节约潜力,可以大大降低建造的综合成本。通过测算我们发现,采用不同形式的地暖;其填充层及其荷载对结构产生的影响,突出体现在结构增加的钢筋用量和填充层本身的造价上。

由于其它材料占的荷载比重很小,在结构计算中不予考虑,因此在此重点比较填充层荷载的影响。

1.与常规地暖比较,采用科斯曼薄型石墨地暖系统可以减少楼面荷载120290kg/㎡,即降低楼面荷重约14.735.5%左右。

● 由此可以节约钢材用量1324.85kg/m2。按一般民用高层框架剪力墙结构计算,降低钢材总体比例达到18.535.5%。经测算可节省费用58.5111.8 /㎡

● 可以节约豆石混凝土材料用量0.06m³/,节省材料费用约为15.6 /

● 以一个5的建筑项目为例,可节约钢材及豆石混凝土材料费用约371637万元。

● 以一个20的建筑项目为例,可节约钢材和豆石混凝土材料费用约14822548 万元。

2.建筑综合成本的节约除了上述影响因素外,其它如地基土方(基础)、建筑层高、建筑空间、施工工期和劳动力等因素的成本都有不同程度的降低。
