自动补水阀安装与调试
发布时间:2022-03-01 15:36:07 点击次数:4735



1、产品概述:

自动补水阀安装在水系统的回水管路上,通常和膨胀罐同时安装在系统上;在阀门上设定一个补水压力,当系统压力低于阀门设定压力时,补水阀自动开始进行补水。

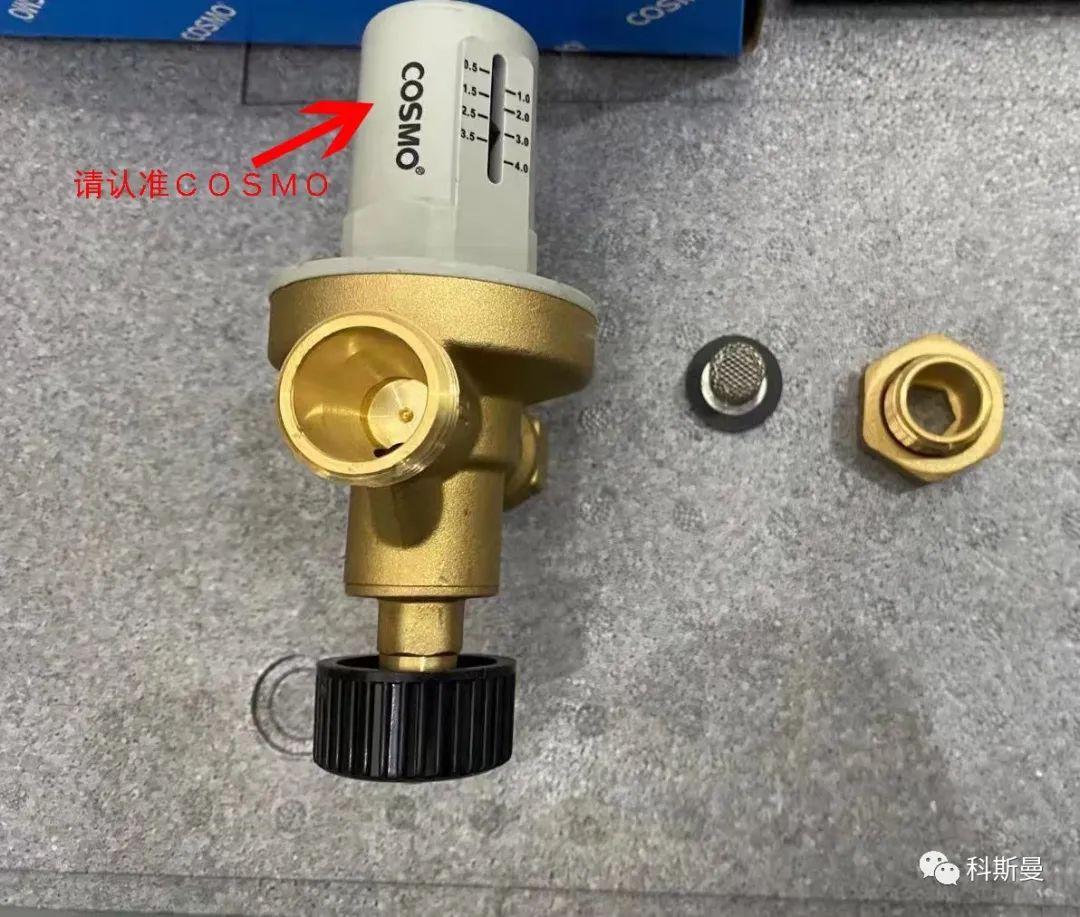

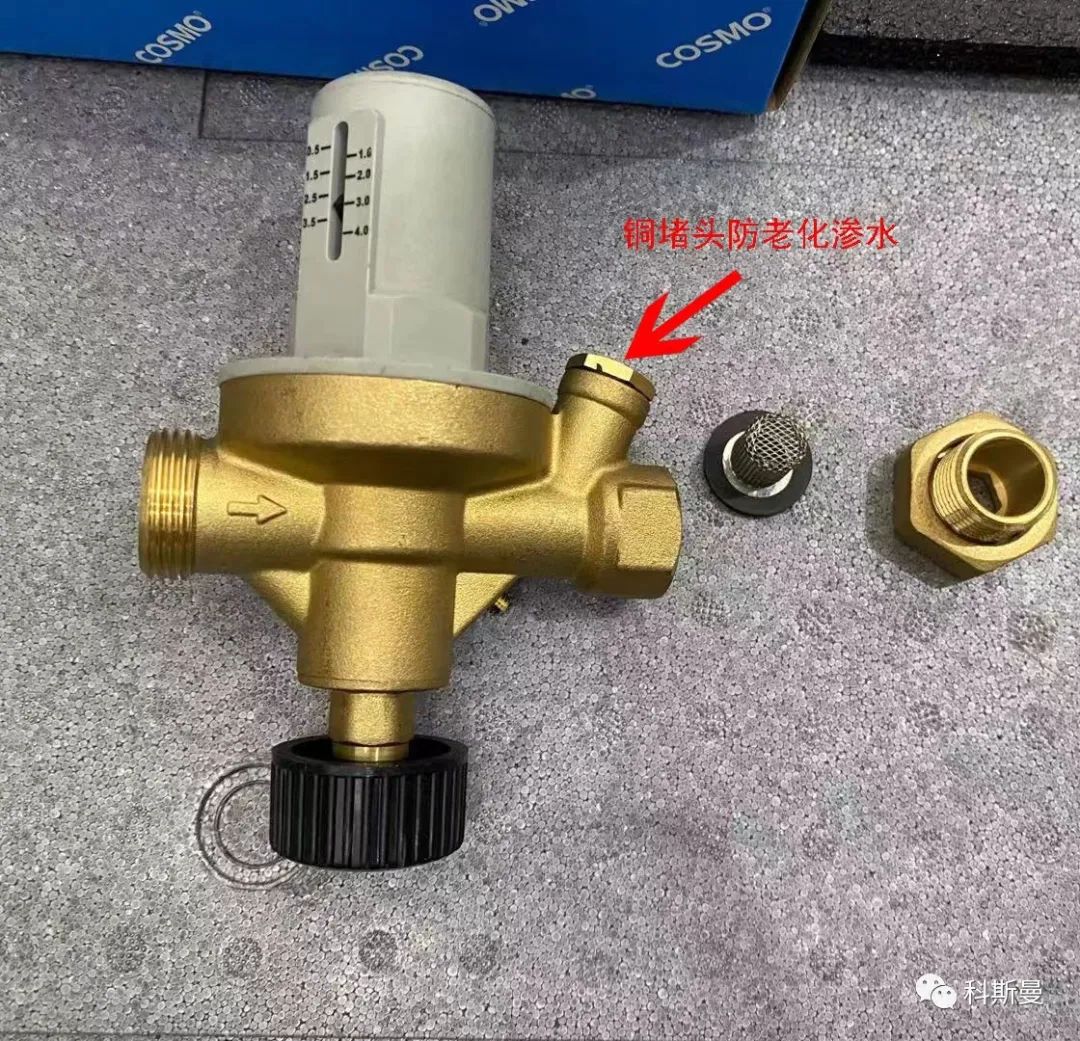

2、产品示意图:



3、技术参数:

压力可调范围:0.5-4Bar

出厂预设定压力:1.5Bar

最高运行温度:85

接口尺寸: 进水口G1/2”外螺纹活接、出水口G1/2”内螺纹、压力表口G1/4”内螺纹

阀体材质:HPb59-3




4、功能:

1自动补水阀具有减压阀、不锈钢过滤器、截止阀和止回阀的功能。

2具有垂直补水压力调节刻度显示,可以根据系统的水压现场自由设定,垂直刻度的自动补水阀一般应用壁挂炉、小型锅炉和中央空调水系统自动补水上,可以减少设备厂家和安装商的调试和维修费用。不正确的补水压力可能导致系统补水量不足,系统内有大量空气, 导致水泵气蚀,水流量不足,严重时引起换热器结冰。

3自动补水阀带有减压稳压装置,压力值可配合压力表或 根据补水阀刻度进行调节并自动维持调节后系统压力,当系统压力降低时,自动打开注水,达到设定压力时自动关闭, 避免水压过高损坏系统设备。

4自动补水阀带有止回阀功能,防止系统在补水水压降低 或停止时回流。

5自动补水阀带有手动截止阀功能,可通过旋转式塑料旋钮可以手动打开和关闭补水水源。




5、安装使用说明:

1)自动补水阀可水平或垂直安装,但不可倒置,即手动旋钮不能在上部有箭头的一端为进水端。

2)调节顶部的一字螺母,顺时针旋动一周约增加0.2bar,逆时针旋转一周约减少0.2bar,在注水前只需调节到需要的压力值即可,压力值根据刻度指示


微信图片_20220308154303.png                                                             微信图片_20220308154306.png


3)建议自动补水阀出水压力设定高于系统静压(系统高度除以9.8)0.3bar以上,但设定值应低于补水压力(自来水压力),否则不能正常补水;按经验值平层一般设定1Bar,别墅一般设定1.5Bar,具体要根据系统及自来水压力复核验证设定值。为保证正常补水通常将自动补水阀安装在系统的回水端。

4)自动补水阀结合膨胀罐及泄压阀组成一套完整的定压膨胀水系统,具有系统压力低时自动补水,压力高时吸收膨胀,超压时自动泄压的功能。

5)如果需要中断自动补水,可手动关闭自动补水阀上的截止阀。需要自动补水,必须向外全开。


微信图片_20220308154308.png                                                      微信图片_20220308154311.png


特别提醒:自动补水阀为单向阀,安装必须按阀体上的水流指示方向安装,否则无法正常补水!
