科斯曼创立“两联供Q&E配管法”
发布时间:2021-08-21 14:00:28 点击次数:343


    众所周知,两联供空调地暖系统在舒适、节能、系统开放性、系统灵活性上具备众多优势,阻碍两联供普及和应用的一个主要因素是管路系统的安装问题。那么有个奇怪的现象,VRV多联机的空调系统也都是由经销商自已安装,和两联供系统一样不是由厂家来安装的,那么多联机系统为什么就很少由于管路安装问题影响到系统的运行和主机能效的发挥?

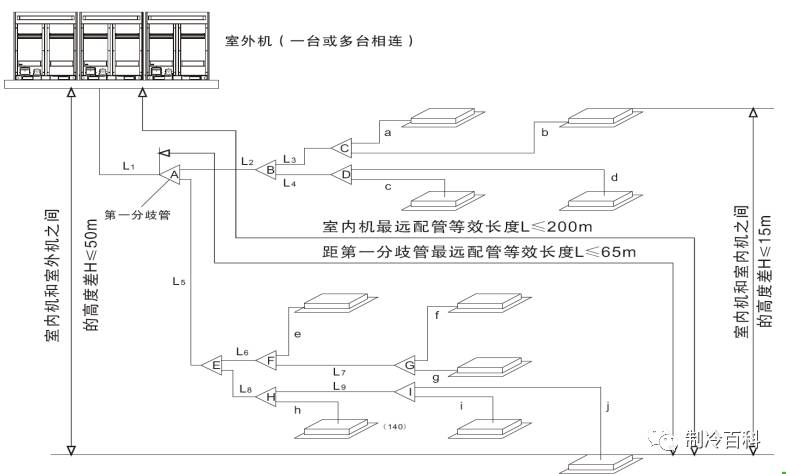

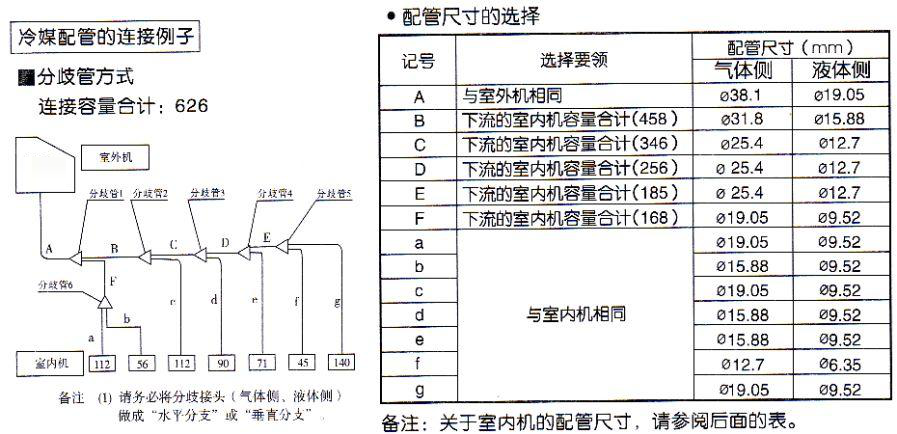

    首先我们来看看多联机的管路是如何设计、选型和安装的。在材料上,多联机安装各厂家都明确要求是铜管及相应的铜管规格,焊接、保、调试要求;另外每个多联机设备厂家,都明确了主机的配管、布局技术要求及冷媒追加充注的要求;就是通过一个系统图和一张配管技术说明表,统一了安装要求,具体是由谁来安装都可以,举例如下:

 图片12.png                     图片11.png

   VRV设备主机厂家,明确规定了材料、连接工艺、配管尺寸、配管技术要求;其明确的管路材料和连接工艺、保压要求,决定了管路不漏不堵;其配管技术要求表,保证了管路系统能满足主机的运行冷媒流量分配需求并保证了主机的能效发挥。

   那么两联供的管路系统的安装现状和VRV管路系统的安装区别在哪里呢?为什么两联供管路系统安装存在较多问题?

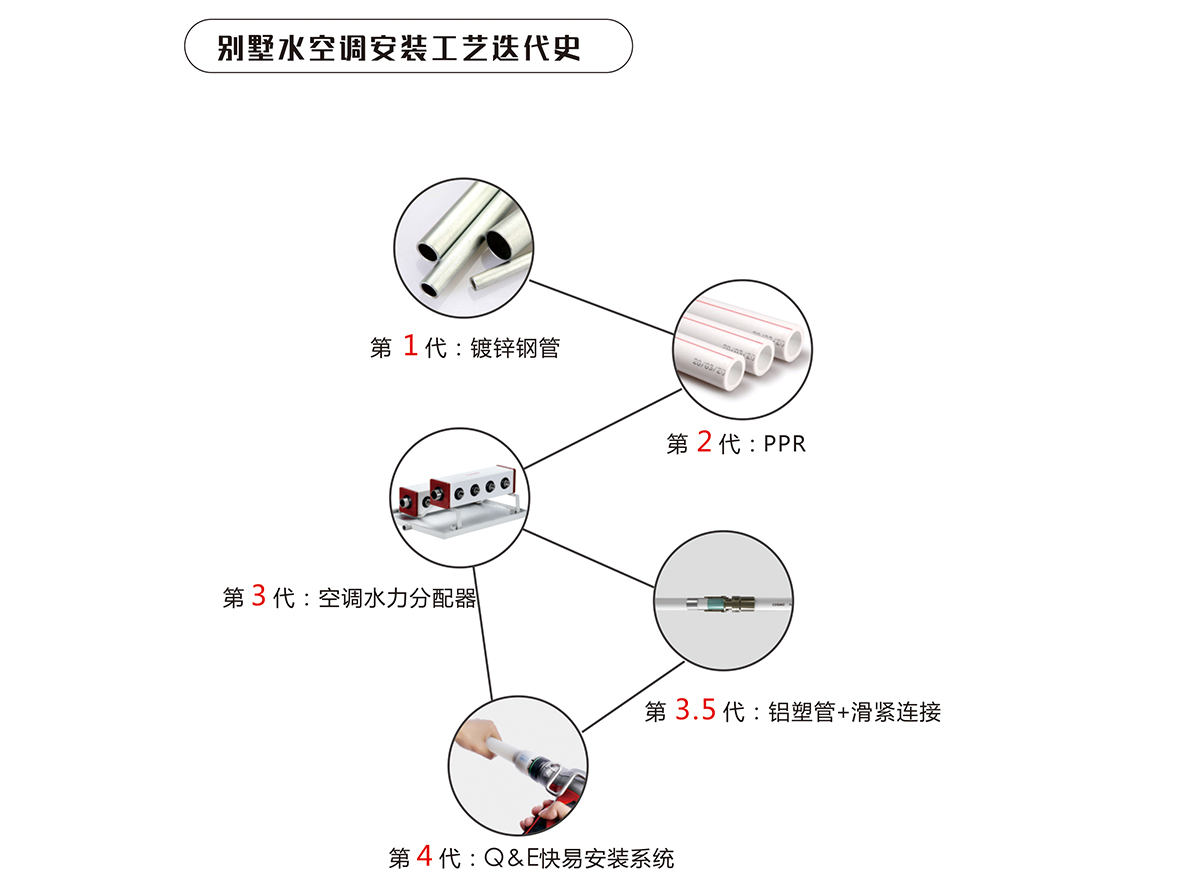

   首先两联供系统的管路材料多种多样,大部分是由安装人员来选择用什么材料,有PPR管、铝塑管、不锈钢管、铜管等等;还存在一种材料用不同的工具安装,各种各样的工具安装各种各样材料的现象;这样就难保证管路不漏和不堵,而不漏、不堵是管路系统实现功能的最基本要求。

   另外,关于两联供系统如何配管,也是各种各样;两联供实际安装中如何配管大部分由安装人员来决定,同一种材料不同安装人员的配管大小各不相同。很多都不清楚水路配管的原始计算依据是经济流速,是根据流量需求、控制流速和水阻、同时兼顾水力平衡需求才有了管径大小的选择;有很大一部分是根据安装人员经验来选择管径,每个人经验不一样,管路选型也不一样。最多的方法就是几台风盘配多大的管,51风盘和136风盘的供冷量相差很大,同样水流量需求相差也很大,按照几台风盘来选择管径明显的不合理。所以根据经验来选择的管径也是各种各样,这样就可能因为管径选择或管路布局不合理造成主机能效无法正常发挥,甚至增加了各种主机、系统故障的风险。


   那么两联供系统能否像VRV多联机一样,有一套相对理想的管路系统,让不同的安装人员来安装也能最大程度避免造成系统问题并能充分发挥主机的能效呢?如果有这样的管路系统,必须满足以下两个核心要求:

   1、材料、工艺VRV的铜管一样保证谁安装都不漏不堵;
   2、有基于流量(冷量)需求为选型依据的标准化配管技术体系。

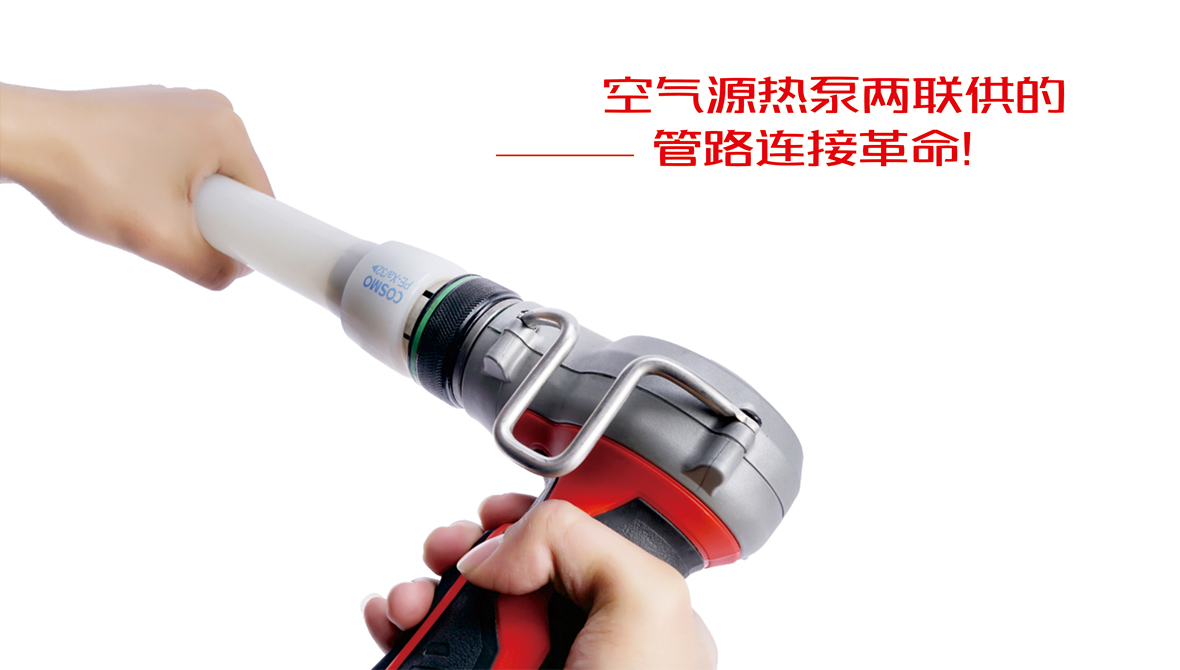

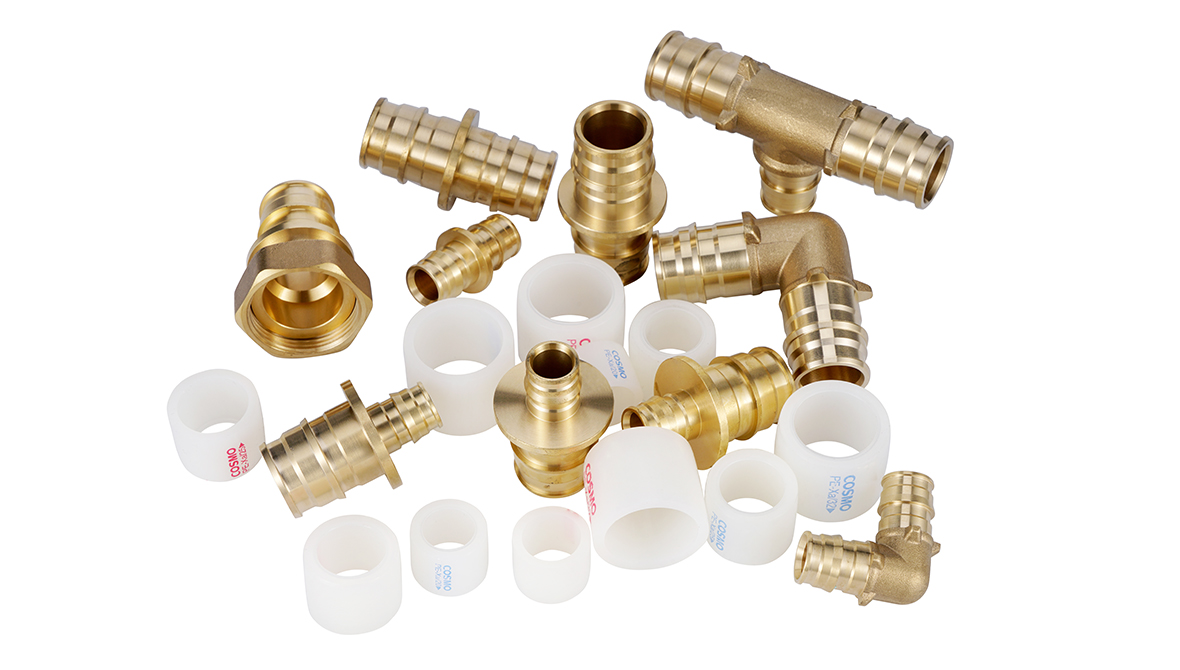

   科斯曼2018年将Q&E连接系统应用到水空调领域(在此之前Q&E连接工艺在欧洲和北美广泛应用于采暖和给水领域)。基于两联供系统的需求,科斯曼开发了一系列日趋完善的配件系统。Q&E安装工艺是一种基于PE-Xa交联管道的热记性性能和Q&E记忆环的无O型圈的冷扩物理连接方式,该连接方式通过10000次压力冲击及5000次冷热循环的管路连接各种严格测试,保证管路系统一经连接,稳定后连接处和管道一样结实,保证和VRV铜管一样无渗漏风险且无热熔溢料缩径风险!

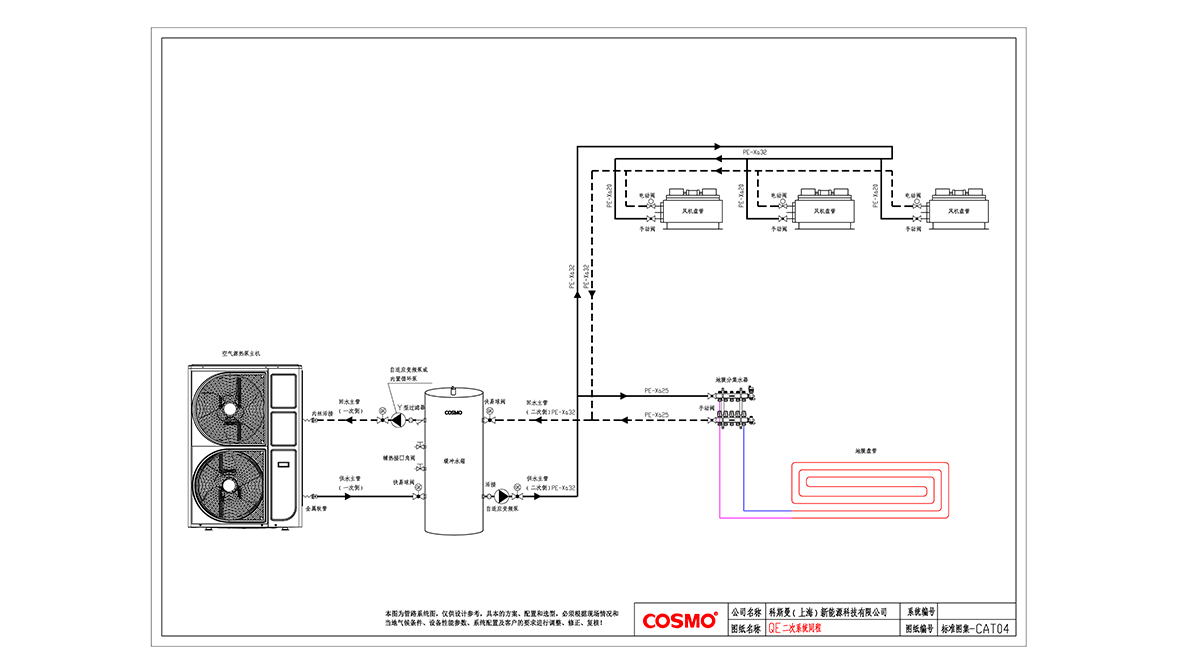

   另外,科斯曼理论和实践相结合,以数据计算选型为基础2019年创立了“科斯曼两联供Q&E配管法”,这3年来得到了越来越多科斯曼合作伙伴的应用,并取得了良好的市场反馈。根据“科斯曼两联供Q&E配管法”,可以做到和VRV多联机一样,不同的安装人员安装两联供,管径选择和管路布局采用一样的方式,进而最大程度避免了因为管路系统的错误选型和安装影响了空气源热泵主机能效的发挥!这样,两联供系统和VRV多联机一样,通过一个系统图和一个配管技术表,可以解决管路安装标准化的问题!

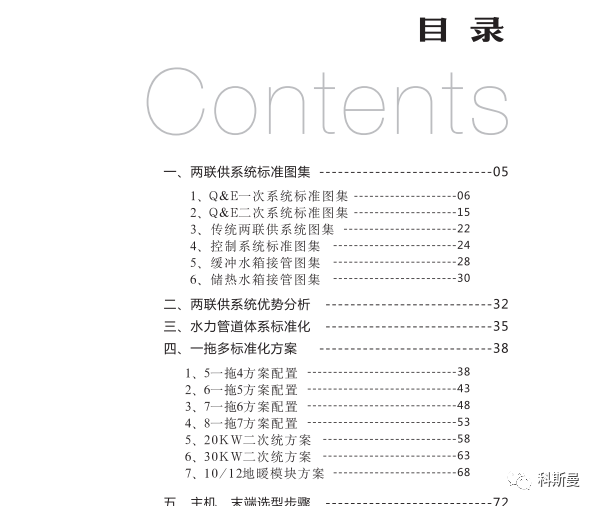

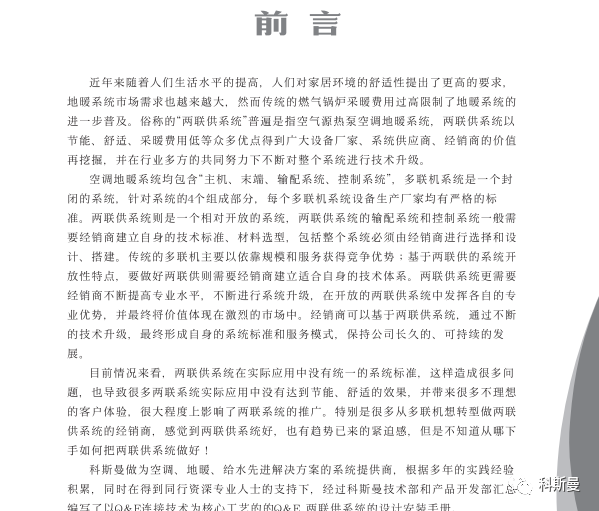

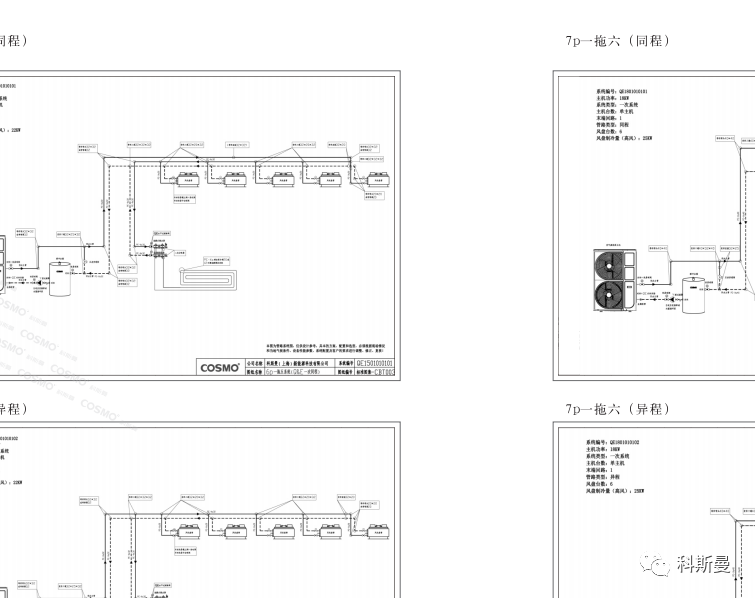

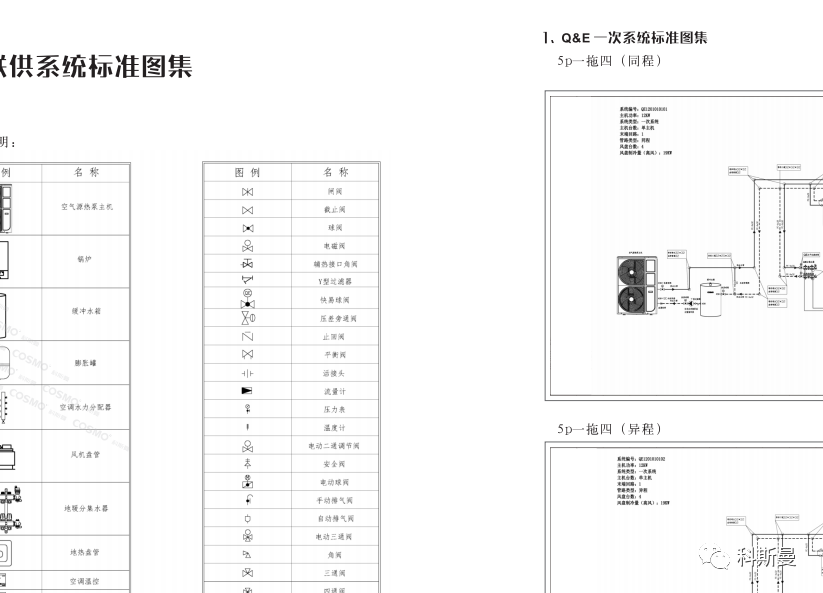

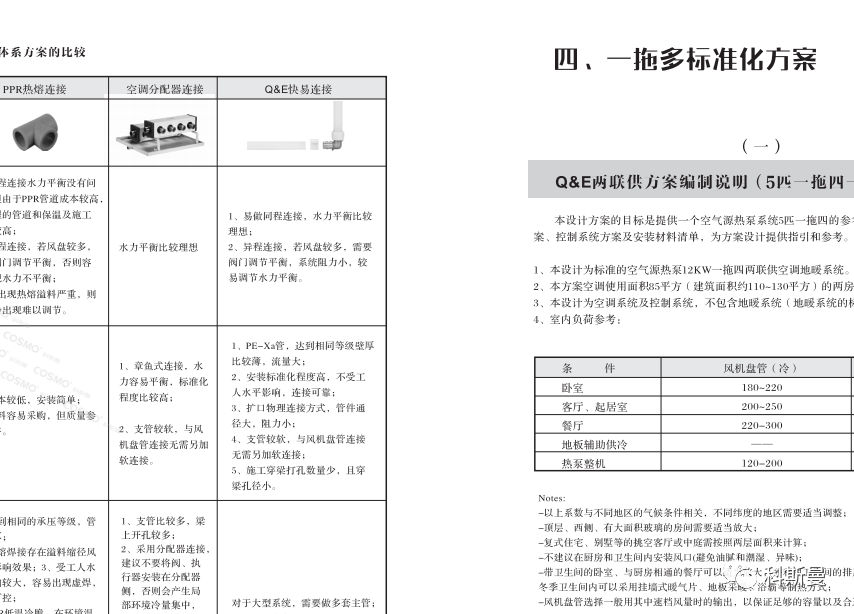

科斯曼坚信两联供系统和多联机一样5p一拖四、6P一拖五标准化方案、标准化设计、标准化报价、标准化安装的时代会很快到来!所以科斯曼在2019年制定了基于Q&E安装工艺的两联供系统的标准图集,科斯曼的发布标准图集80%是用图表的形式、设计手册近100个标准系统图、近100个材料表格,内容包括:设计方案、系统选型、配件选型、管道选型、设备选型、设计案例!













   通过以上分析,两联供系统可以和VRV多联机一样,通过规范材料、工艺、管路标准,真正解决两联供系统的安装痛点,加快两联供系统的普及和应用!科斯曼2021年全国建立800家两联供门店展示,旨在推动两联供系统的行业安装标准化!
