概述

科斯曼可视调节压差旁通阀是一种小型自力式压差旁通阀，通过感应供回水侧的压力差大小，当压差达到预设定值后旁通阀会自动缓慢调节阀门的开启度，使通过压差旁通的水流量有一个逐渐调节的过程；用于控制小型中央空调或燃气锅炉水系统的基本水流量，以保证系统的可靠运行。

科斯曼可视调节压差旁通阀优点是无需外动力，靠系统本身压力差工作，有效提高了运行安全系数，比传统电动压差旁通阀更为安全可靠，解决了电动压差旁通阀由于电路故障造成旁通失效的情况。

特别提醒

空气源热泵空调地暖系统不能用空调未端的三通阀来替代压差旁通，因为在使用地暖系统时空调未端三通阀的阻力远小于地暖系统，三通阀会对整个系统水流造成旁通短路，这样使地暖系统的水流量大大减少，无法保证地暖效果！

技术参数

口       径：DN25、DN32

压力范围：0.2~1.5Bar、0.5~3Bar

压力等级：PN10

工作温度：≤85℃

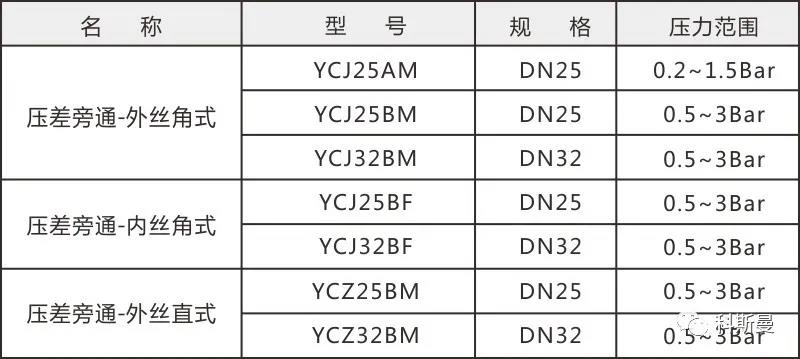

型号说明

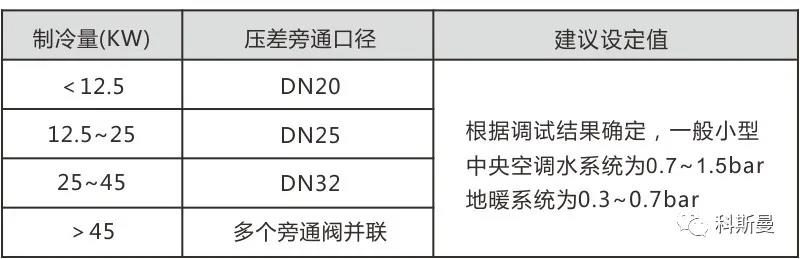

选型建议

①压力范围根据水泵扬程选择，水泵扬程在10M以下的屏蔽泵选0.2~1.5bar，水泵扬程在10M以上的离心泵选择0.5~3bar；

②根据主机制冷量选择压差旁通口径。

安装说明

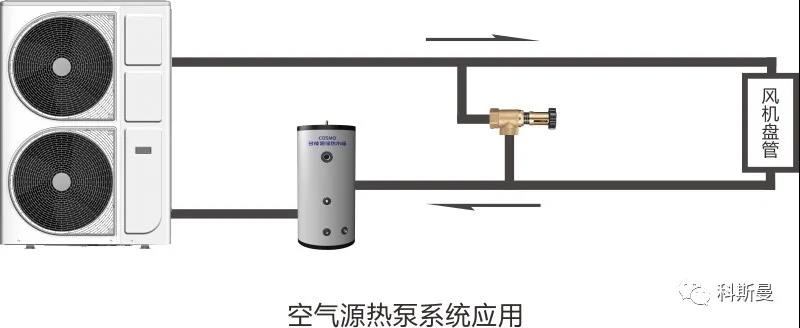

1、压差旁通阀安装位置：位置1、安装在主机端进出水主管上，空气源热泵系统建议安装缓冲水箱，缓冲水箱安装在压差旁通的循环回路中，这样当旁通阀打开时缓冲水箱的水也参与循环（如下图），能加大压差旁通的循环水量；位置2、安装在未端离主机最远一个盘管的供回水主管路上；

2、压差旁通阀有水流方向指示，安装时注意旁通水流方向必须与系统的水流方向一致，否则导致压差旁通失效；

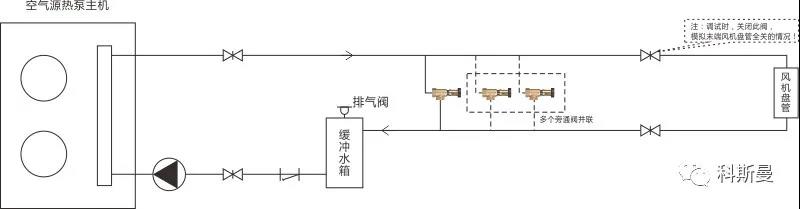

3、当主机制冷量过大时，DN32不能满足系统压差旁通流量要求的情况下，可以采取多个同口径压差设定值相同的压差旁通阀并联使用（如下图）：

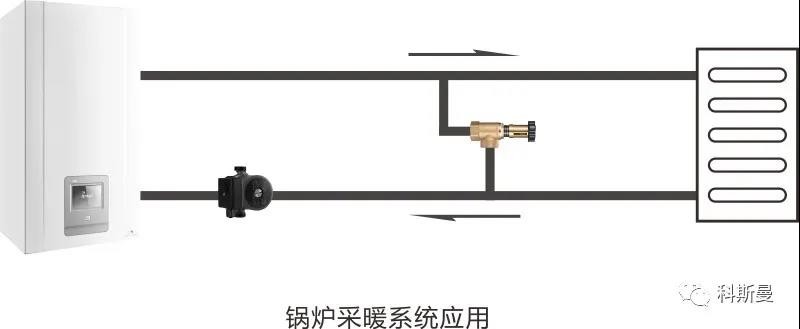

压差旁通的应用

科斯曼可视调节压差旁通阀应用于冷（热）水机组或锅炉系统的保护，安装于供回水主管，当用户侧部分负荷运行或变流量运行时，系统流量变小，导致压差增大，压差超出设定值，阀门自动打开，部分流量从此经过，以保证冷水机组最低水流量要求。

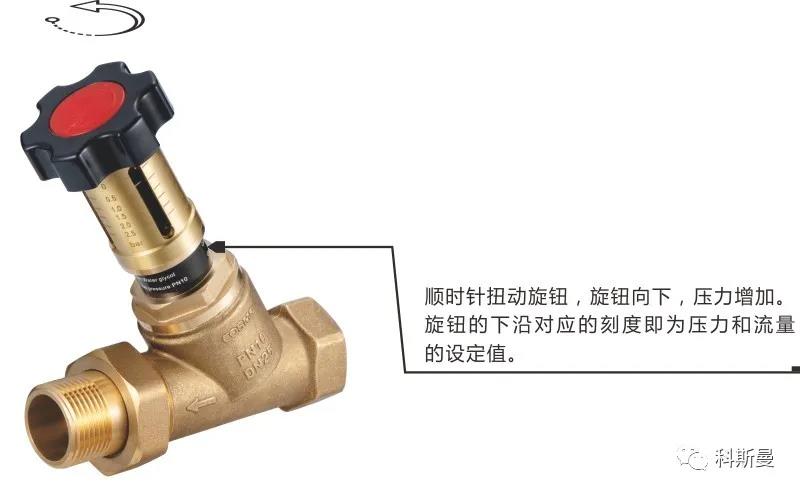

调试说明

压差旁通系统调试的主要目的是保证末端全部关闭时，通过旁通阀的水流量可以满足主机需要的最小流量，保证主机不会出现流量报警而无法正常工作。除了我们选择合适口径的压差旁通阀，还需要对压差旁通阀设定值进行调整，以满足主机的流量要求，如果选择的压差旁通阀口径过小或设定值过大就有可能造成通过主机的流量不足。调试时模拟所有的冷热未端全部关闭，关断所有的未端阀门，调节压力值到保证主机不会出现流量报警。

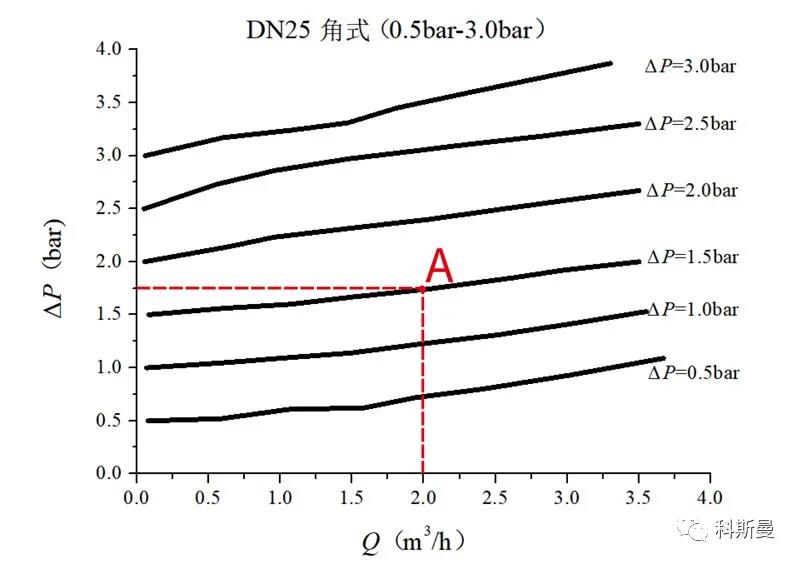

如何根据曲线设定压差旁通的压力值：

假设：根据冷量选择压差旁通的型号是DN25角式0.5~3Bar的压差旁通；假设系统需求的最小水流量是 2m3/h（根据主机厂家设备参数），水泵的机外扬程是17.5m（1.75bar),则如下图画出两个参数在曲线图中的交叉点Ａ,则设定压差旁通的压力值对应为1.5Bar。
