一、两联供系统为什么选用压差旁通？

两联供系统是多末端系统，每个末端停止供热/供冷时也会同时切断该末端的供水，造成系统中水流量的变化，也就是处于“变流量”状态。流量发生变化，对热泵主机和其它末端有所影响，对热泵主机，特别是在制冷工况下，流量过低会造成换热器结冰破坏，因此系统中需要有最小流量保护。对其它末端而言，关闭一个末端会造成其它末端流量的增加或减少，影响其供冷/热量。

所谓变流量系统，是指这个系统对应上述流量变化有对应措施，可以避免其对正常工作带来的不利影响。目前两联供系统设计有以下几项措施是针对变流量的：1）二次系统，解决热泵的最小流量问题；2）压差旁通阀，解决一次系统最小流量问题；3）自适应变频水泵，解决回路中一个末端关闭对其它末端的影响。相关部件原理会在后面介绍。

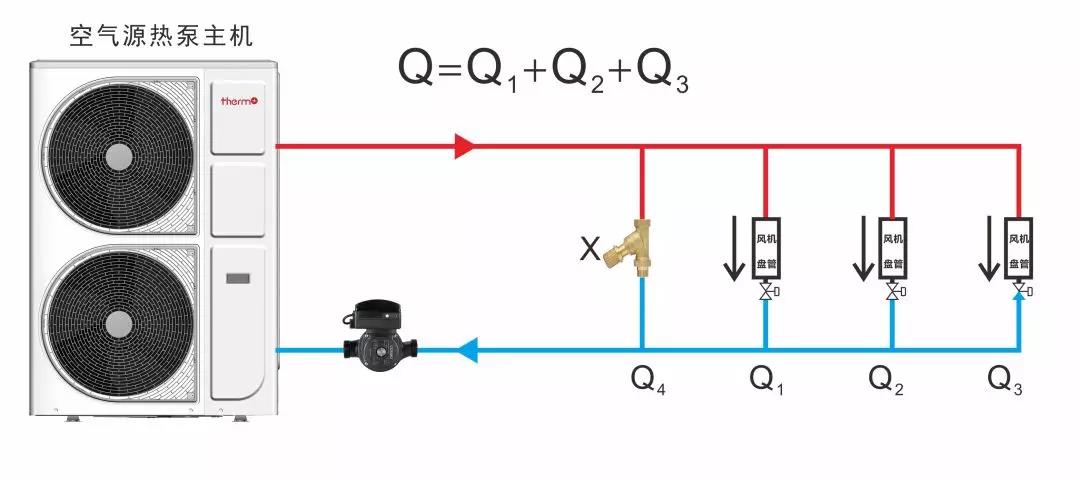

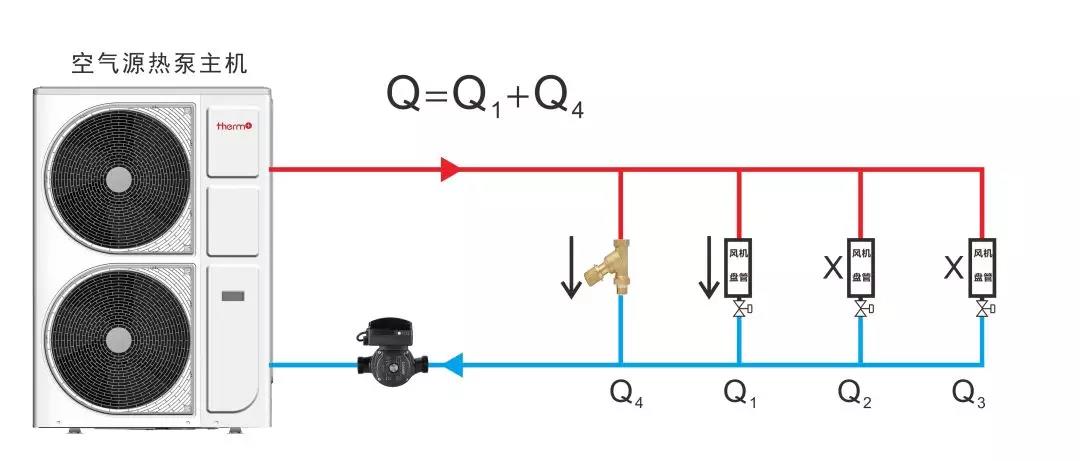

例1：以一次系统为例，每个主机都有一个最小流量Qmin,单独开启末端1时，Q1Qmin,就不会出现问题了。

例2：以某个水力回路，假设其中有5个末端，当2个关闭后流量就会减少。而使用普通泵时流量减少会导致扬程增加，而扬程增加会造成现在开的3个末端流量不平衡（见图）。而使用自适应泵，流量变化不会导致扬程变化，也就是说现在开的每个末端流量都不会发生变化。

二、压差旁通的选型、安装、调试：

1.压差旁通功能

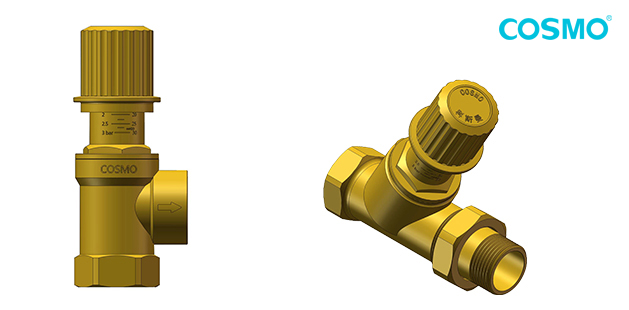

可视调节压差旁通阀是一种小型自力式压差旁通阀，通过感应供回水侧的压力差大小，当压差达到预设定值后旁通阀会自动缓慢调节阀门的开启度，使通过压差旁通的水流量有一个逐渐调节的过程；用于控制小型中央空调或燃气锅炉水系统的基本水流量，以保证系统的可靠运行。

可视调节压差旁通阀优点是无需外动力，靠系统本身压力差工作，有效提高了运行安全系数，比传统电动压差旁通阀更为安全可靠，解决了电动压差旁通阀由于电路故障而造成旁通失效的情况。

2.压差旁通应用

科斯曼可视调节压差旁通阀应用于冷（热）水机组，安装于供回水主管，当用户侧部分负荷运行或变流量运行时，系统流量变小，导致压差增大，压差超出设定值，阀门自动打开，部分流量从此经过，以保证冷（热）水机组最低水流量要求。

3．压差旁通安装说明：

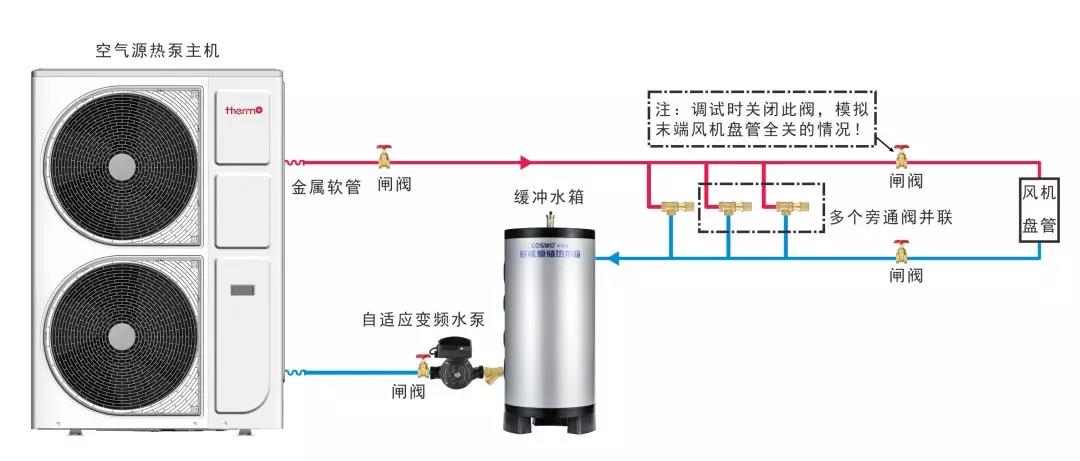

1）压差旁通阀安装位置：位置1、安装在主机端进出水主管上，空气源热泵系统建议安装缓冲水箱，缓冲水箱安装在压差旁通的循环回路中，这样当旁通阀打开时缓冲水箱的水也参与循环，能加大压差旁通的循环水量；位置2、安装在未端离主机最远一个风机盘管供回水主管之间，让整个系统管路的水流量都参与循环；

2）压差旁通阀有水流方向指示，安装时注意旁通水流方向必须与系统的水流方向一致，否则会导致压差旁通失效；

3）压差旁通的选型可以按以下经验值：

压力范围根据水泵扬程选择，水泵扬程在10M以下的屏蔽泵选0.2~1bar，水泵扬程在10M以上的离心泵选择0.5~3bar；

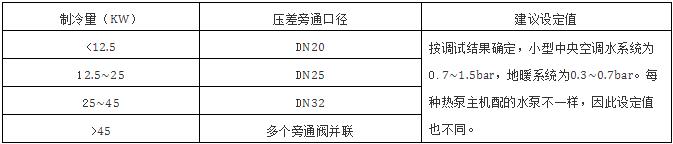

根据主机制冷量选择压差旁通口径，如下表：

 注：①一次系统若没设计水箱，最远端1-3个风盘使用风盘旁通组件，增加系统总水循环量，同时加装耦合罐满足系统排气功能；

       ②采用储能水箱以减少压缩机频繁启停；

             ③调试时，关闭所有末端要保证通过主机的流量、负荷要求。

4）当主机制冷量过大时，DN32不能满足系统压差旁通流量要求的情况下，可以采取多个同口径压差设定值相同的压差旁通阀并联使用。

5）压差调试说明：压差旁通系统调试的主要目的是保证末端全部关闭时，通过旁通阀的水流量可以满足主机需要的最小流量，保证主机不会出现流量报警而无法正常工作。除了我们选择合适口径的压差旁通阀，还需要对压差旁通阀设定值进行调整，以满足主机的流量要求。如果选择的压差旁通阀口径过小或设定值过大，就有可能造成通过主机的流量不足。调试时模拟所有的冷热未端全部关闭，关断所有的未端阀门，调节压力值到保证主机不会出现流量报警。

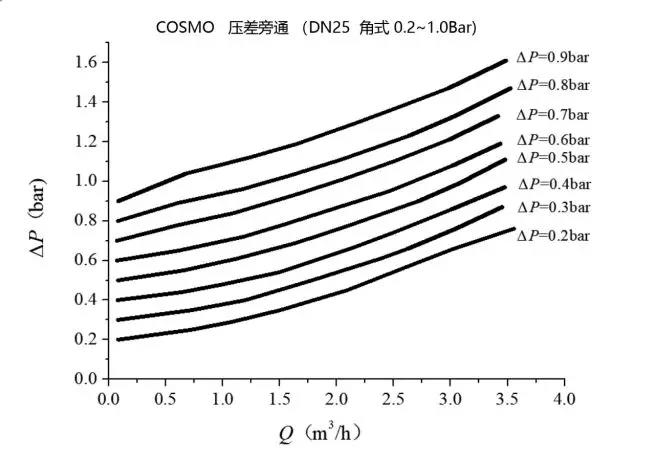

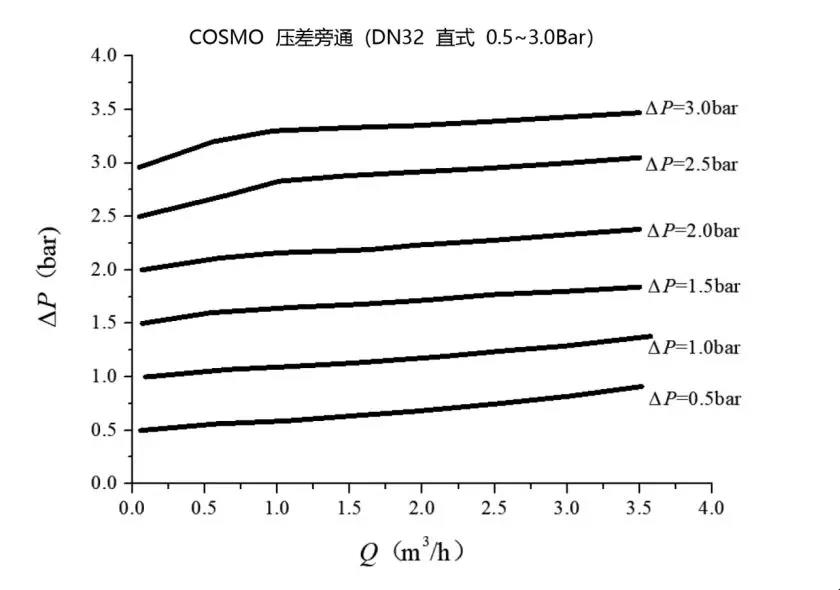

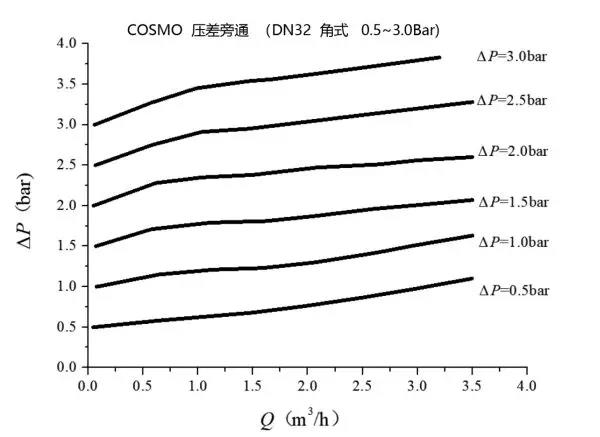

6）如何根据曲线设定压差旁通的压力值：

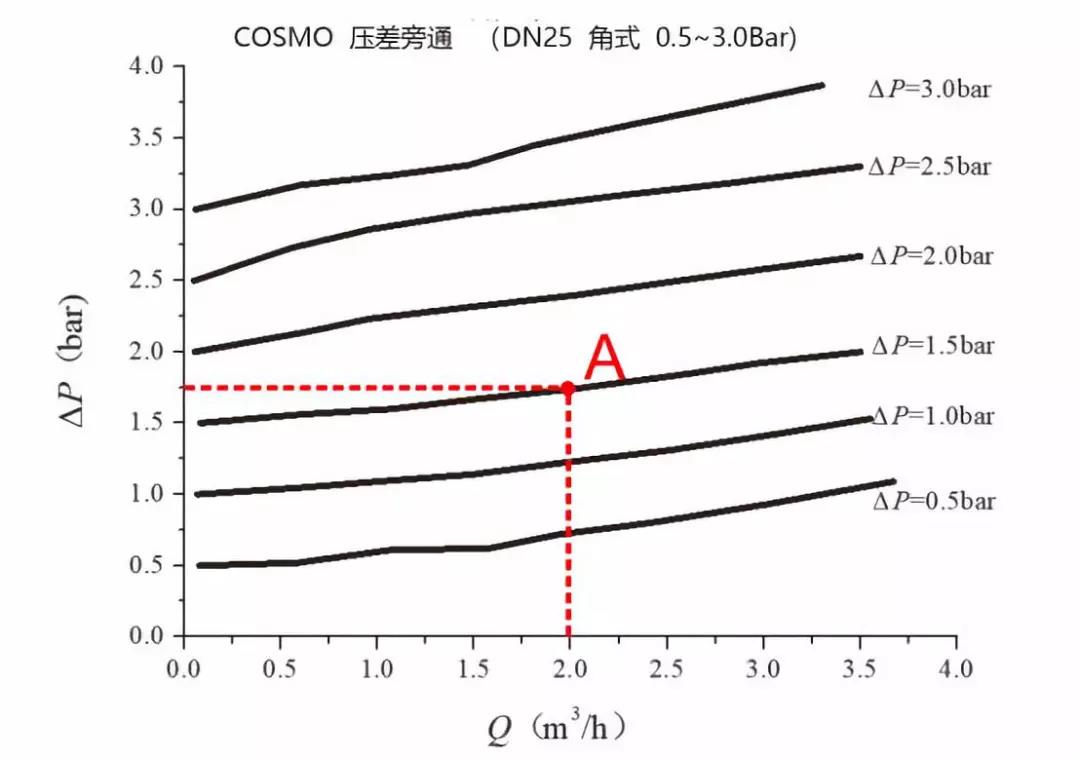

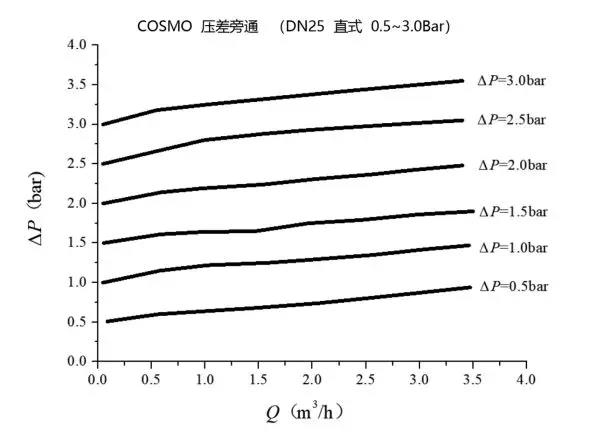

假设：根据冷量选择压差旁通的型号是DN25角式0.5~3Bar的压差旁通；徦设系统需求的最小水流量是2m3/h（根据主机厂家设备参数），水泵的机外扬程是17.5M（1.75bar),则如下图画出两个参数在曲线图中的交叉点Ａ,则设定压差旁通的压力值对应为1.5Bar。

设定完成后再通过调试程序5验证设定值是否正确，即：模拟所有的冷热未端全部关闭，关断所有的未端阀门，调节压力值到保证主机不会出现流量报警。
